이천 공장 내부 벽 아울렛단자함 랜선 포설 작업
이천 공장 내부 벽 아울렛단자함 랜선 포설 작업을 진행한 사례입니다. 해당 공장은 생산 관리용 PC와 바코드 시스템, 네트워크 프린터 등을 운영하고 있었지만 일부 작업 구역에는 랜포트가 없어 장비 연결에 어려움을 겪고 있었습니다. 기존에는 랜선을 길게 끌어 사용하거나 임시로 무선 네트워크를 활용하고 있었지만, 공장 특성상…
이천 공장 내부 벽 아울렛단자함 랜선 포설 작업을 진행한 사례입니다.
해당 공장은 생산 관리용 PC와 바코드 시스템, 네트워크 프린터 등을 운영하고 있었지만 일부 작업 구역에는 랜포트가 없어 장비 연결에 어려움을 겪고 있었습니다. 기존에는 랜선을 길게 끌어 사용하거나 임시로 무선 네트워크를 활용하고 있었지만, 공장 특성상 안정적인 데이터 전송이 중요해 벽 아울렛 단자함을 활용한 유선 네트워크 구축을 요청해주셨습니다.
현장에 도착한 후 먼저 메인 인터넷단자함과 기존 네트워크 구성 상태를 점검했습니다. 이후 신규 랜포트가 필요한 위치를 확인하고 벽 아울렛 단자함 설치 위치와 배선 경로를 검토했습니다. 공장 내부는 생산 설비와 자재 적재 공간이 많기 때문에 작업 동선을 방해하지 않으면서도 향후 유지보수가 가능한 구조로 설계하는 것이 중요했습니다.
작업은 메인 단자함에서 각 벽 아울렛 단자함 위치까지 랜선을 포설하는 방식으로 진행했습니다. 케이블은 신호 손실을 최소화할 수 있는 규격 자재를 사용했고, 천장 구조물과 벽면 라인을 따라 안정적으로 배선했습니다. 공장 내부에서는 지게차와 각종 장비 이동이 많기 때문에 외부 충격을 받을 수 있는 구간을 피해 안전하게 시공했습니다.

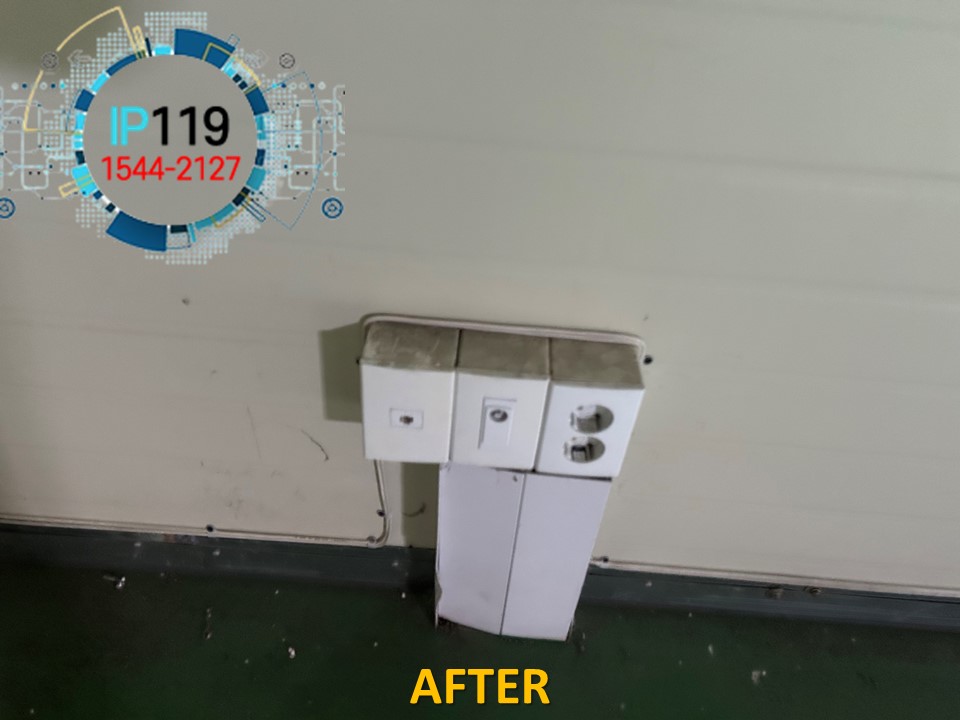

벽 아울렛 단자함은 벽면에 설치되는 네트워크 포트로, 랜선을 직접 노출하지 않고도 컴퓨터와 장비를 깔끔하게 연결할 수 있는 방식입니다. 특히 공장이나 사무실에서는 회선 관리가 편리하고 외관도 깔끔하게 유지할 수 있어 많이 사용하는 시공 방법입니다.
랜선 포설이 완료된 후에는 벽 아울렛 내부에 랜 모듈을 설치하고 규격에 맞춰 결선 작업을 진행했습니다. 랜 모듈은 벽면 랜포트를 구성하는 핵심 부품으로, 정확한 결선이 이루어져야 안정적인 데이터 통신이 가능합니다. 메인 단자함 측 역시 동일하게 정리해 각 포트와 정확하게 연결될 수 있도록 구성했습니다.
또한 랜선 끝단은 RJ-45 커넥터를 사용해 마감했습니다. RJ-45 커넥터는 랜선과 네트워크 장비를 연결하는 중요한 부품으로, 압착 상태가 좋지 않으면 인터넷 속도 저하나 연결 끊김 현상이 발생할 수 있습니다. 따라서 전용 압착 공구를 사용해 정확하게 작업하고, 모든 회선을 하나씩 점검했습니다.
작업 완료 후 케이블 테스터기를 활용해 각 벽 아울렛 포트의 신호 상태를 확인했습니다. 이후 생산 관리용 PC와 네트워크 장비를 연결해 실제 인터넷 연결 상태와 데이터 송수신 상태를 테스트했습니다. 모든 회선이 정상적으로 작동하는 것을 확인한 후 최종 마감 작업을 진행했습니다.
또한 메인 단자함 내부는 회선별로 라벨링 작업을 진행해 어떤 벽 아울렛과 연결되는지 쉽게 확인할 수 있도록 정리했습니다. 향후 장비 추가나 유지보수 작업이 필요할 경우 신속하게 대응할 수 있도록 체계적으로 구성했습니다.
작업 완료 후 고객님께서는 기존처럼 랜선을 길게 끌어 사용하지 않아도 되는 점과 깔끔하게 정리된 벽 아울렛 구조에 만족해하셨습니다. 또한 생산 관리 시스템과 네트워크 장비가 보다 안정적으로 운영될 수 있는 환경이 구축되었습니다.
공장 네트워크는 안정성과 유지보수 편의성이 매우 중요합니다. 벽 아울렛 단자함 설치나 랜선 포설, 공장 네트워크 구축이 필요하신 경우 현장 환경에 맞춰 체계적이고 안정적으로 시공해드리고 있으니 언제든지 문의해주시기 바랍니다.
